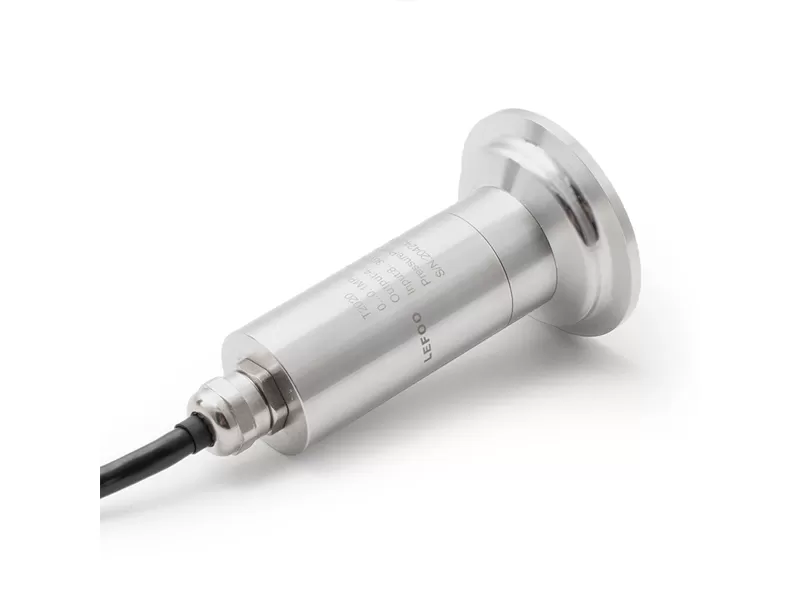

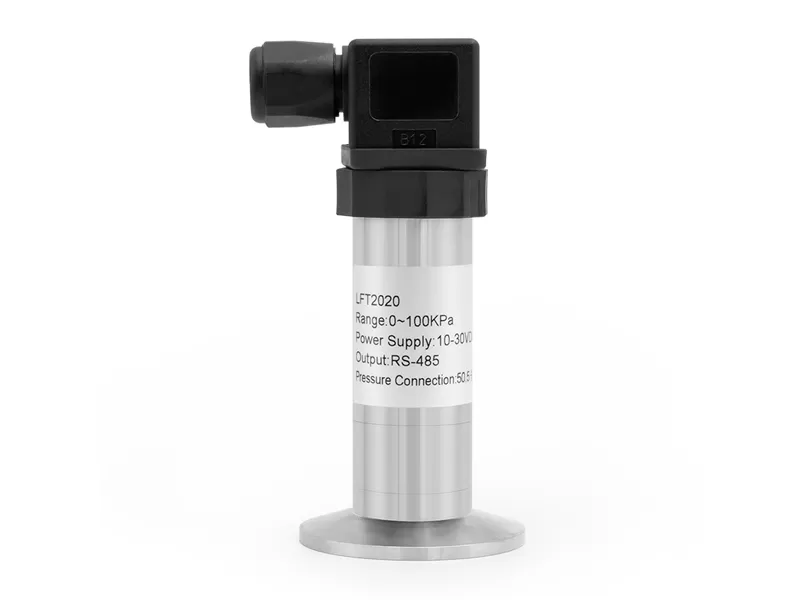

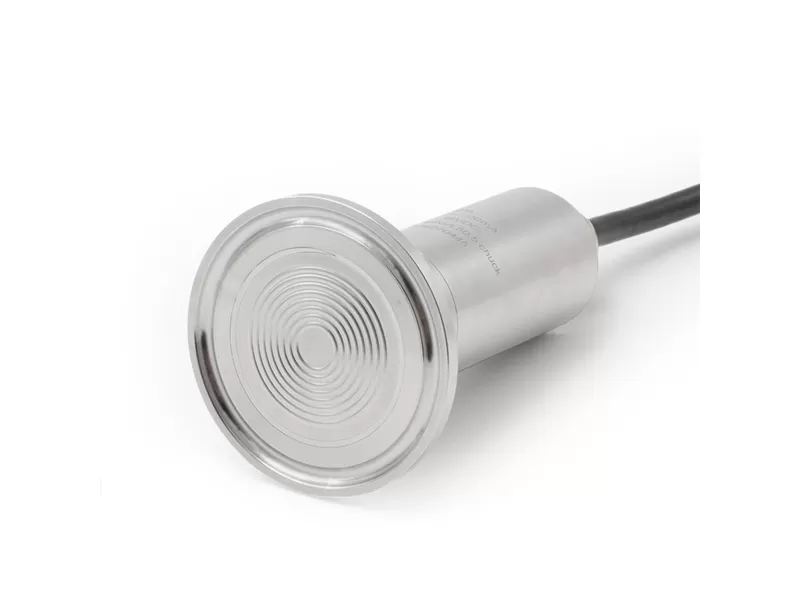

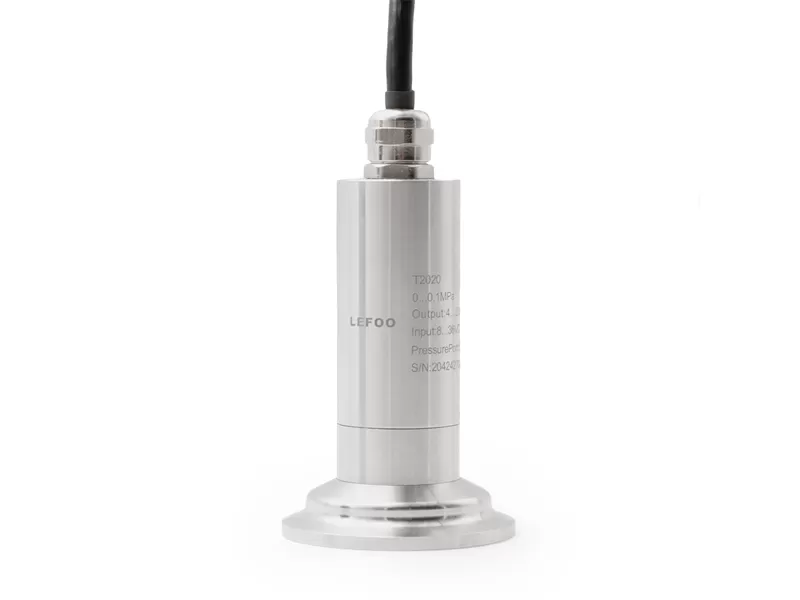

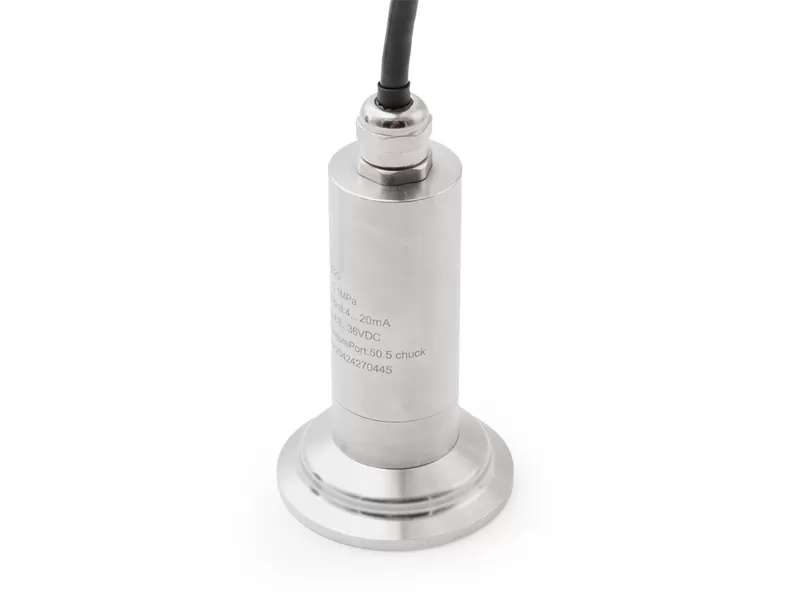

جهاز إرسال ضغط غشاء مسطح صحي LFT2020 يعتمد قلب سيليكون عالي الأداء لنشر الزيت. تقوم الدائرة المتكاملة الداخلية ذات الأغراض الخاصة بتحويل إشارة المللي فولت للمستشعر إلى جهد قياسي أو تيار أو إشارة ، والتي يمكن توصيلها مباشرة ببطاقة واجهة الكمبيوتر ، أو أداة التحكم ، أداة ذكية أو PLC. يتم إغلاق توصيل العملية لجهاز إرسال الضغط بواسطة غشاء من نوع تشاك المعقم ، والذي يتم تطبيقه على نطاق واسع في الصناعات الغذائية والألبان والكيماويات والأدوية.

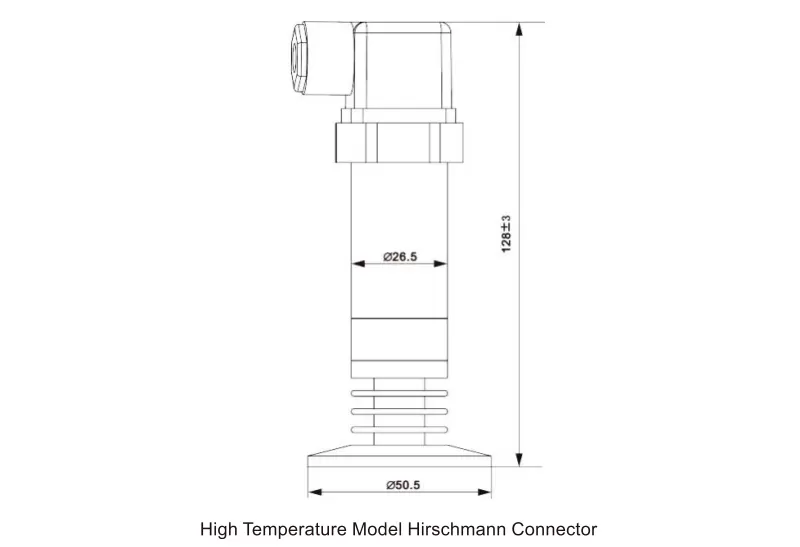

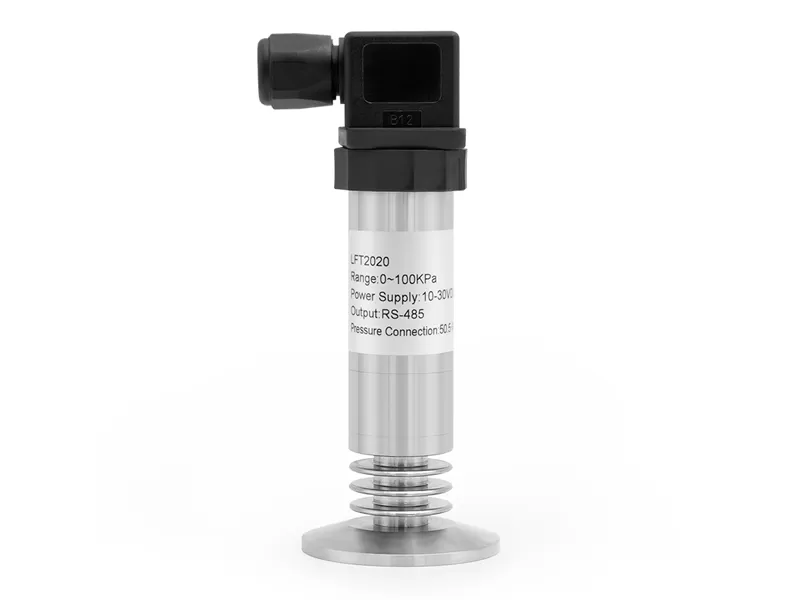

نموذج درجة حرارة عالية ونموذج درجة الحرارة العادية اختياري.
اعتماد تكنولوجيا التعويض الرقمية أسيك.
خصائص ممتازة مضادة للتآكل ومضادة للتآكل.
قوي ضد التدخل ، استقرار جيد على المدى الطويل.
توصيل تشاك ، سهل التركيب والتنظيف.
الجزء الملامس للكائن المقاس مصنوع من مادة 316L ، وهو مناسب للصناعات الطبية والصرف الصحي.
| نطاق القياس | -100kPa...0 ~ 10kPa...7MPa | |||
| ضغط الزائد | ويعبر عن أوقات الضغط المقنن | |||
| Accuracy① | ± من من | |||
| الاستقرار | > في السنة | |||
| Tmp② العمل | -20 ~ 85 ℃ | |||
| متوسط Termb③ | -40 ℃ ~ ، ℃/-40 ℃ ~ ، ℃ | |||
| متوسط القياس | وسائط متوافقة مع الفولاذ المقاوم للصدأ 316L ، حلقات مطاطية مختارة | |||
| جهاز إرسال ضغط غشاء مسطح للصحي | ||||
| الخصائص الكهربائية | 2-سلكي | 3 أسلاك | 3 أسلاك | 4 أسلاك |
| إشارة الخرج | 4 ~ 20mA | ، ~ V | 0 ~ 10 فولت | RS485 |
| مزود طاقة | 10 ~ 36VDC | سي ~ 5.25VDC | 12 ~ 36VDC | 10 ~ 30VDC |

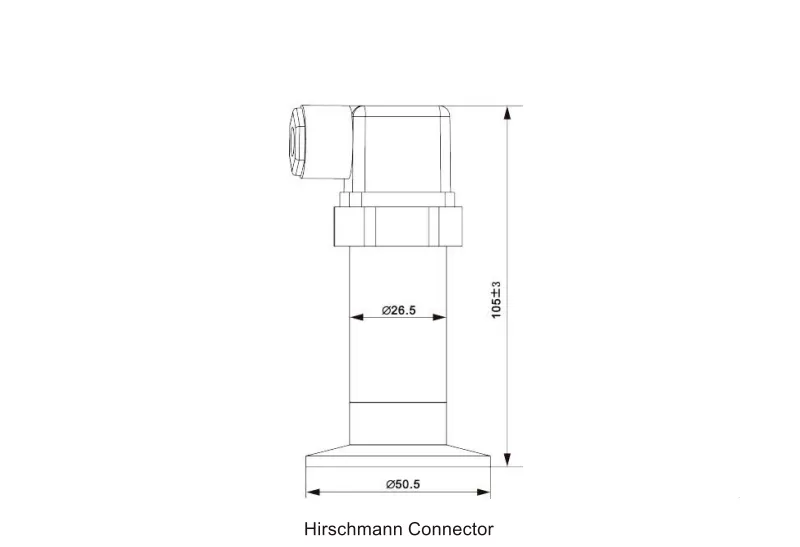

| وصلة كهربائية | DIN43650A (كبير Hirschmannn) ، منفذ مقاوم للماء M12 ، موصل طيران M12 (أربعة نوى) ، موصل طيران GX12 (ثلاثة/أربعة نوى) | |||

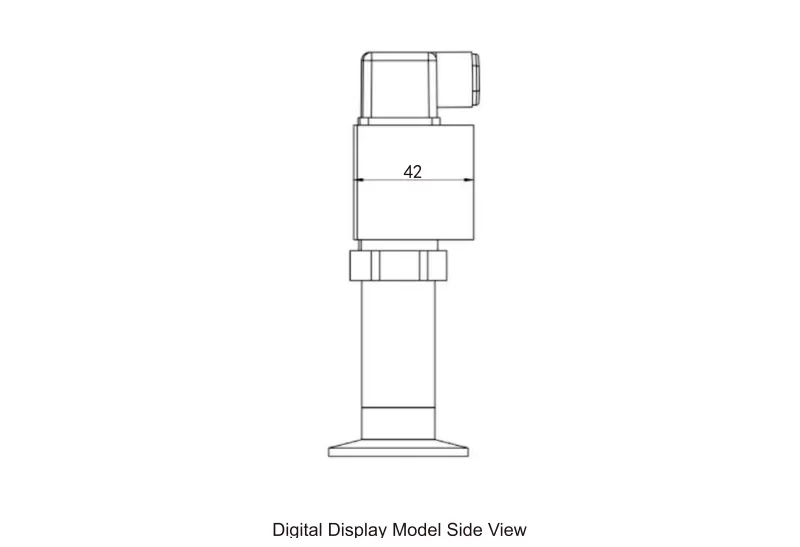

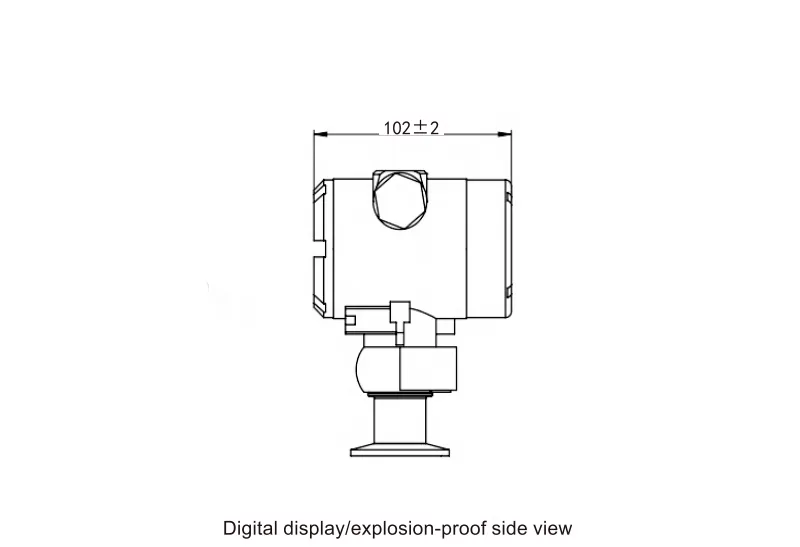

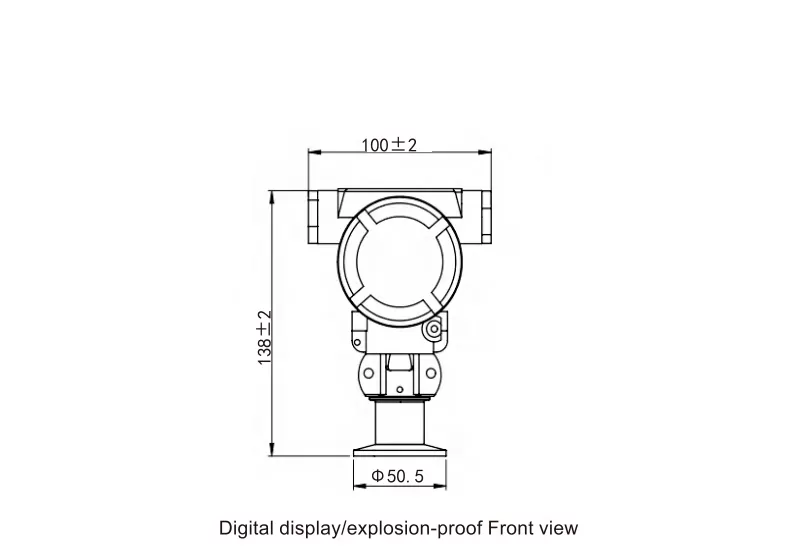

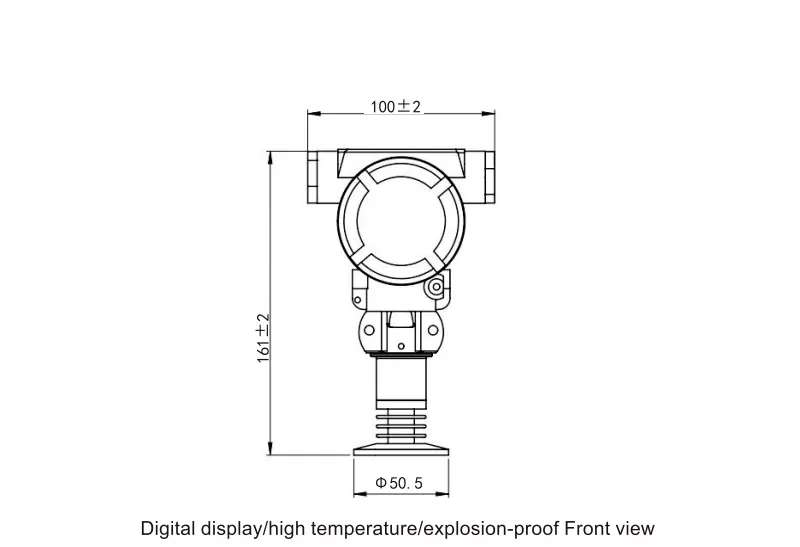

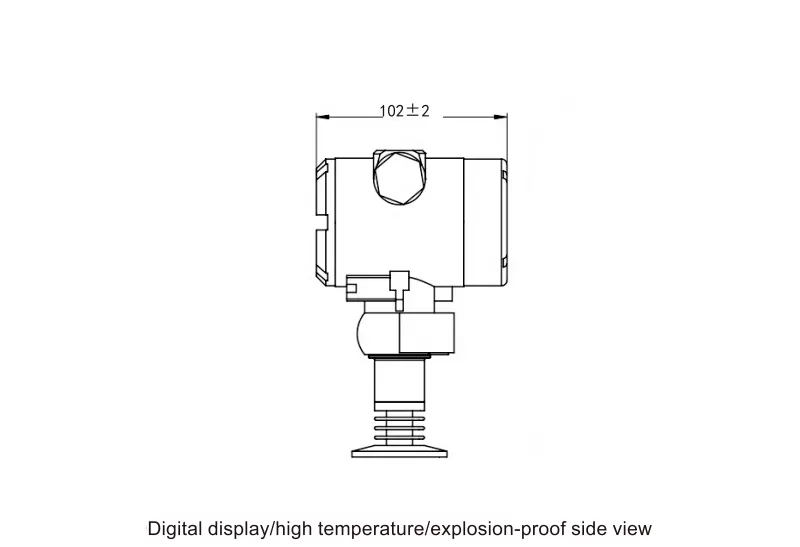

| جهاز إرسال ضغط بغشاء صحي مسطح بشاشة رقمية مقاومة للانفجار | ||||
| الخصائص الكهربائية | 2-سلكي | 3 أسلاك | 4 أسلاك | |
| إشارة الخرج | 4 ~ 20mA | 0 ~ 10 فولت | RS485 | |
| مزود طاقة | 10 ~ 30VDC | 14 ~ 36VDC | 10 ~ 36VDC | |
| وصلة كهربائية | منفذ كابل مباشر | |||
| حماية العلبة | IP65 | |||
| توصيل الضغط | "Cuck" | |||
| شكل الضغط | ضغط المقياس G/الضغط المطلق A | |||
| شهادة | الاتحاد الأوروبي السلامة الكهربائية القياسية CE | |||
① تقاس عند 25 درجة مئوية ، بما في ذلك الدقة الشاملة للخطية والتكرار والتخلف.
② بدون بالوعة حرارية-40 ~ 42 ~ ℃ ، بالوعة الحرارة-40 ~ مع ℃.
③ نواة السيليكون المشحون بالنفط هي 316L من الفولاذ المقاوم للصدأ.
