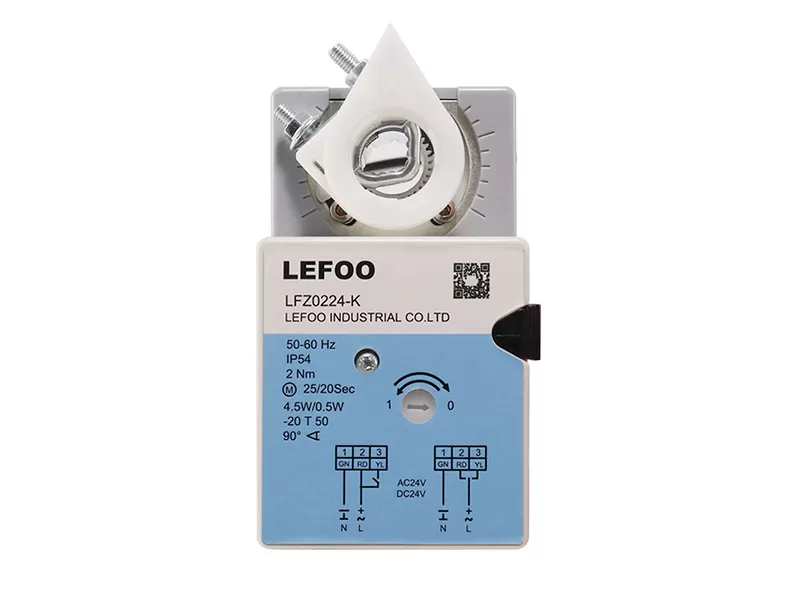

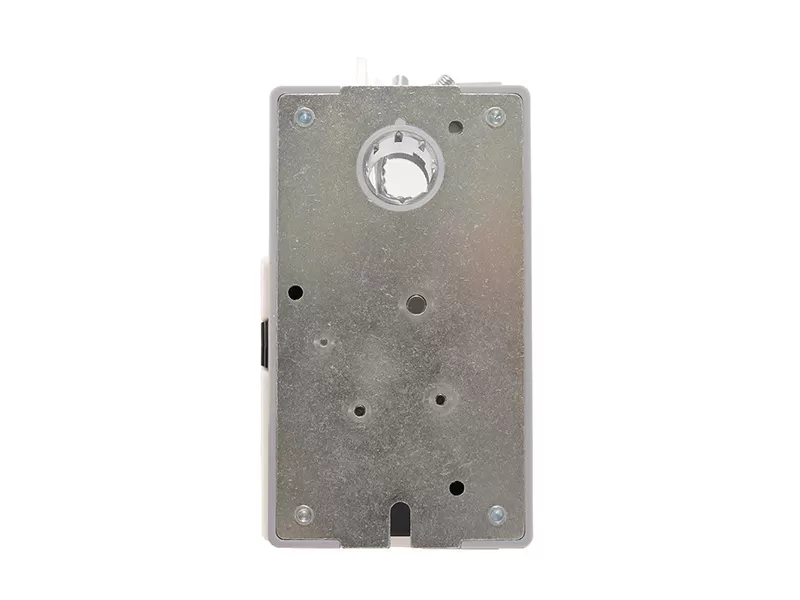

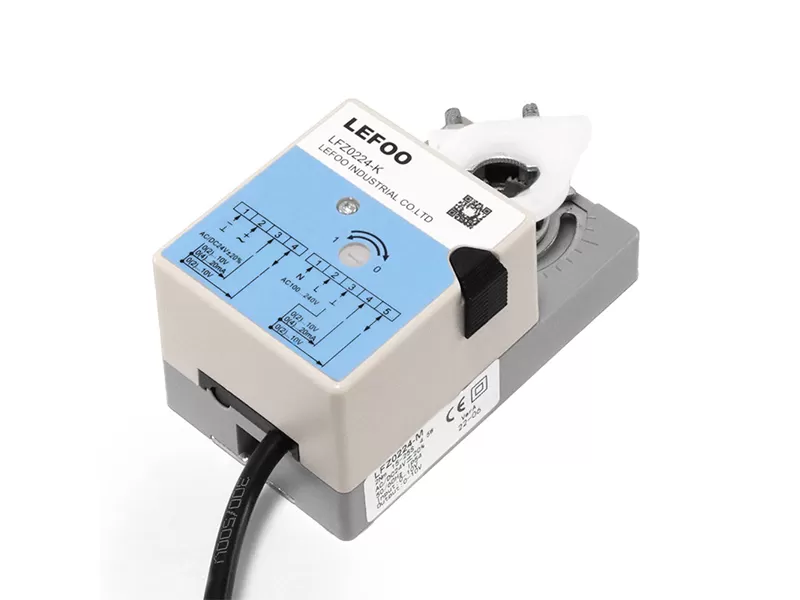

المحرك الدوار القياسي LFZ

بارامترات كهربائية

الجهد المقنن

AC24V 50/60Hz DC24V/ac10.240v 50/60Hz

نطاق الجهد المقنن

AC/DC19.2 من AC/ac85.265v

استهلاك الطاقة

حالة التشغيل ، وحالة الاستعداد ، و w

مواصفات الأسلاك

0.5 مم مربع

محدد Termnal

Max2mm ²

معلمة الوظيفة

عزم الدوران

2 نانومتر

4 نانومتر

6 نانومتر

8 نانومتر

16 نانومتر

24 نانومتر

32 نانومتر

حجم باب هوائي مناسب

0.3 م ²

0.5 متر مربع

0.8 متر مربع

1.2 متر مربع

2.5 متر مربع

3.7 م ²

5.2 متر مربع

اتجاه الدوران

يمكن اختيارها بواسطة مفتاح تراجع

تعديل يدوي

يمكن ضبط المحرك يدويًا بعد الضغط على زر فك الارتباط لمجموعة التروس

الزاوية الاسمية/القصوى

90 درجة/95 درجة

مستوى الضوضاء

46dBA (في حدود 1 متر)

مؤشر الموقع

زاوية الدوران التي يوفرها مؤشر الموضع

بيئة العمل

درجة الكهربائية

• أمان منخفض الجهد) ll (عزل مزدوج)

درجة الحماية

IP54

درجة حرارة بيئة العمل

-20 ℃ ~ + 50 ℃

تخزين درجة الحرارة المحيطة

-20 ℃ ~ + 50 ℃

اختبار درجة الحرارة

، بدون تكاثف/EN-1

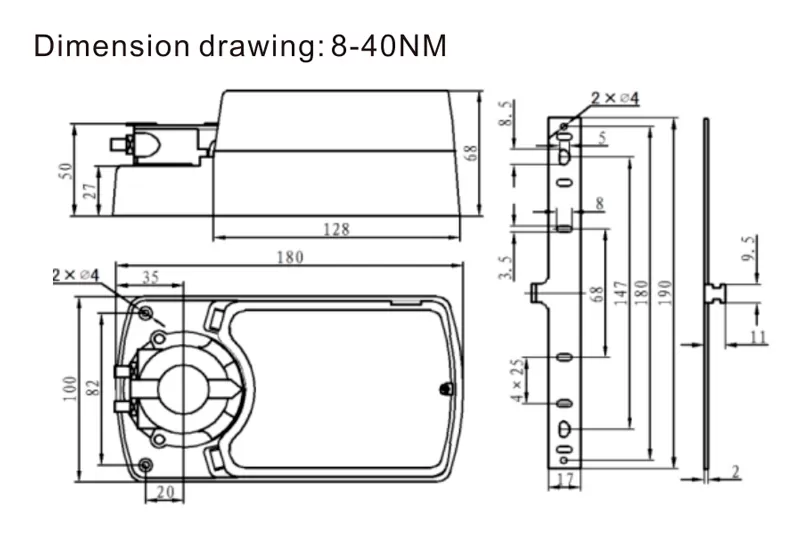

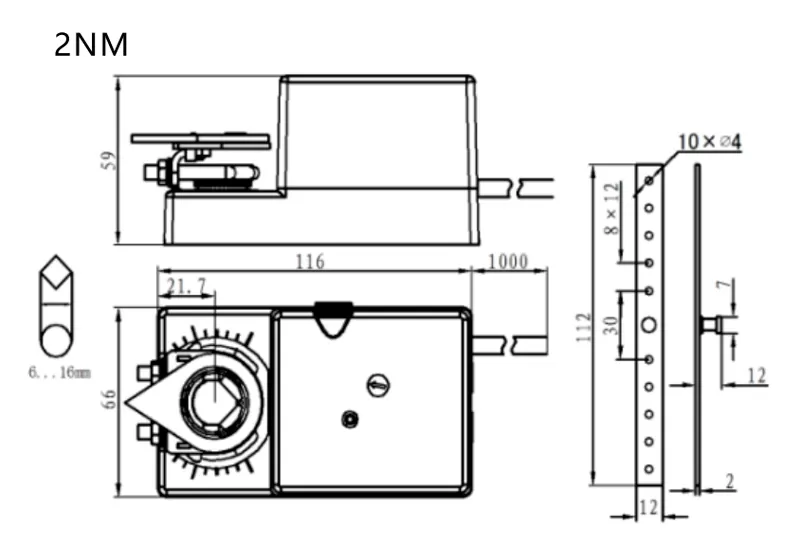

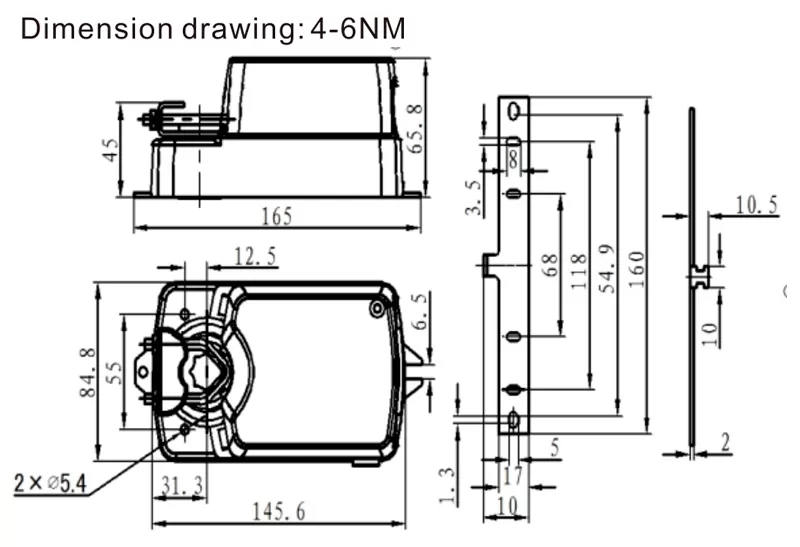

رسم الأبعاد

في كل مم

انظر التفاصيل الرسم الأبعاد

الحد الأدنى لطول العمود

> 50 أو

الوزن

> من من

LFZ0224/230-k/KF

2 ن

24 فولت/V

20-25 ثانية

السيطرة على الخروج

مجموعة واحدة من المفاتيح المساعدة

LFZ0224/230-م/MF

2 ن

24 فولت/V

20-25 ثانية

0(2)~ 10V/0(4)~ 20mA

مجموعة واحدة من المفاتيح المساعدة

LFZ0424/230-k/KF

4N

24 فولت/V

25-30 ثانية

السيطرة على الخروج

Twosets من مفاتيح مساعدة

LFZ0424/230-م/م

4N

24 فولت/V

25-واي

0(2)~ 10V/0(4)~ 20mA

Twosets من مفاتيح مساعدة

LFZ0624/230-k/KF

6 ن

24 فولت/V

25-30 ثانية

السيطرة على الخروج

Twosets من مفاتيح مساعدة

LFZ0624/230-م/MF

6 ن

24 فولت/V

25-30 ثانية

0(2)~ 10V/0(4)~ 20mA

Twosets من مفاتيح مساعدة

LFZ0824/230-k/KF

8 ن

24 فولت/V

30-45 ثانية

السيطرة على الخروج

Twosets من مفاتيح مساعدة

LFZ0824/230-م/MF

8 ن

24 فولت/V

30-45 ثانية

0(2)~ 10V/0(4)~ 20mA

Twosets من مفاتيح مساعدة

LFZ1624/230-k/KF

16 ن

24 فولت/V

30-45 ثانية

السيطرة على الخروج

Twosets من مفاتيح مساعدة

LFZ1624/230-م/MF

16 ن

24 فولت/V

30-45 ثانية

0(2)~ 10V/0(4)~ 20mA

Twosets من مفاتيح مساعدة

LFZ2424/230-k/KF

24 ن

24 فولت/V

من من من من

السيطرة على الخروج

Twosets من مفاتيح مساعدة

LFZ2424/230-م/MF

24 ن

24 فولت/V

من من من من

0(2)~ 10V/0(4)~ 20mA

Twosets من مفاتيح مساعدة

LFZ3224/230-k/KF

32 ن

24 فولت/V

من من من من

السيطرة على الخروج

Twosets من مفاتيح مساعدة

LFZ3224/230-م/MF

32 ن

24 فولت/V

من من من من

0(2)~ 10V/0(4)~ 20mA

مجموعتان من المفاتيح المساعدة

LFZ4024/230-k/KF

40N

24 فولت/V

من من من من

السيطرة على الخروج

Twosets من مفاتيح مساعدة

LFZ4024/230-م/MF

40N

24 فولت/V

من من من من

0(2)~ 10V/0(4)~ 20mA

Twosets من مفاتيح مساعدة
