موصل

Name: موصل
Brand: Lefoo 2000 - 2025
Availability: InStock

احصل على عرض أسعار تحميل PDF

تحميل PDF

سلسلة موصل

وثائق ورسومات

التطبيق ذو الصلة

سلسلة موصل

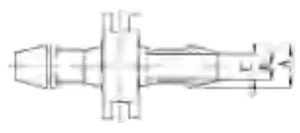

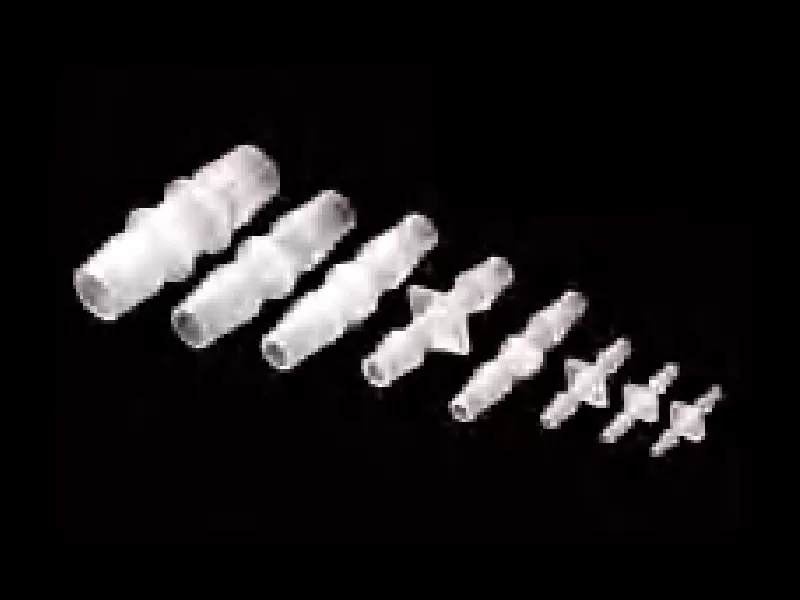

موصل مستقيم
لا	اسم المنتج	مطابقة الأبعاد			نموذج مناسب
		أ	ب	ج
1	موصل مستقيم 1*3	2.9	1.7	0.9	101ST ، 102DB ، 102ADB ، 104DB ، 104BL
2	2*4 موصل مستقيم	3.2	2.4	1.6	101ST ، 102DB ، 102ADB ، 104DB ، 104BL ، 202DB ، 203DB ، 203BL ، 203ST

3	3*5 موصل مستقيم	4.2	3	2	101ST ، 102DB ، 102ADB ، 104DB ، 104BL ، 203DB ، 203BL ، 203ST
4	4*6 موصل مستقيم	5.7	4.2	3.5	101ST ، 104DB ، 104BL ، 203DB ، 203BL ، 203ST
5	موصل مستقيم 16 #	5	3.7	3	101ST ، 104DB ، 104BL ، 202DB ، 203DB ، 203BL ، 203ST
6	موصل مستقيم 25 #	6.7	5.3	4.3	/
7	موصل مستقيم 16 # (مع حلقة س)	5.2	3.4	3	302 ش ، 303DB ، 303ADB

8	موصل مستقيم 25 # (مع حلقة س)	6.5	5.5	4.5	302 ش ، 303DB ، 303ADB

9	17 # موصل مستقيم	8.4	7.1	5.4	302 ش ، 303DB ، 303ADB
10	18 # موصل مستقيم	9.9	8.6	6.9	/
11	25 # موصل مستقيم (من)	7.5	5.2	4.5	401DB ، 401ST ، 403DB ، 403ST
12	17 # موصل مستقيم (من)	8.4	6.1	5.4	401DB ، 401ST ، 403DB ، 403ST
13	35 # موصل مستقيم	9.8	6.5	4.6	401ADB ، 401ST ، 402DB ، 402ST ، 403ST ، 404DB ، 404ST ، 601DB ، 601ST
14	36 # موصل مستقيم	11.2	8.4	6.9	402DB ، 402ST ، 404DB ، 404ST ، 601DB ، 601ST
15	18 # موصل الكوع الجانبي (يسار)	9.8	7.4	6.9	401ADB ، 401ST ، 402DB ، 402ST ، 403ST ، 404DB ، 404ST ، 601DB ، 601ST
16	18 # موصل الكوع الجانبي (يمين)	9.8	7.4	6.9	401ADB ، 401ST ، 402DB ، 402ST ، 403ST ، 404DB ، 404ST ، 601DB ، 601ST
17	3*5 موصل مستقيم	4.2	3	2	102DB ، 102ADB ، 104DB ، 104BL ، 203DB ، 203BL ، 203ST
18	4*6 موصل مستقيم	5.7	4.2	3.5	104DB ، 104BL ، 203DB ، 203BL ، 203ST

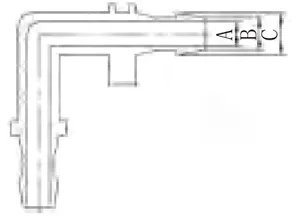

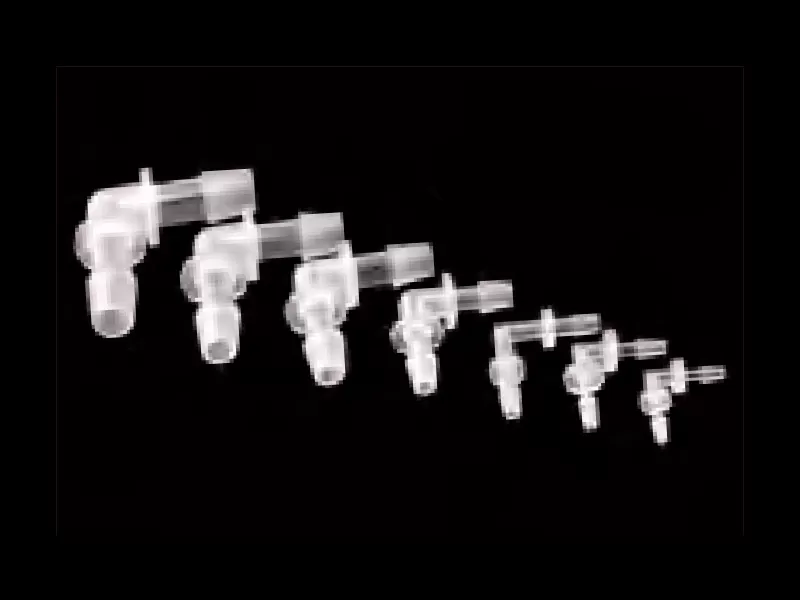

موصل الكوع
لا	اسم المنتج	مطابقة الأبعاد			نموذج مناسب




		أ	ب	ج
1	18 # موصل الكوع الجانبي (يسار)	9.8	7.4	6.9	401ADB ، 401ST ، 402DB ، 402ST ، 403ST ، 404DB ، 404ST ، 601DB ، 601ST

2	موصل EIbow جانبي 18 # (يمين)	9.8	7.4	6.9	401ADB ، 401ST ، 402DB ، 402ST ، 403ST ، 404DB ، 404ST ، 601DB ، 601ST

3	موصل الكوع 3*5	4.2	3	2	102DB ، 102ADB ، 104DB ، 104BL ، 203DB ، 203BL ، 203ST
4	موصل الكوع 4*6	5.7	4.2	3.5	104DB ، 104BL ، 203DB ، 203BL ، 203ST

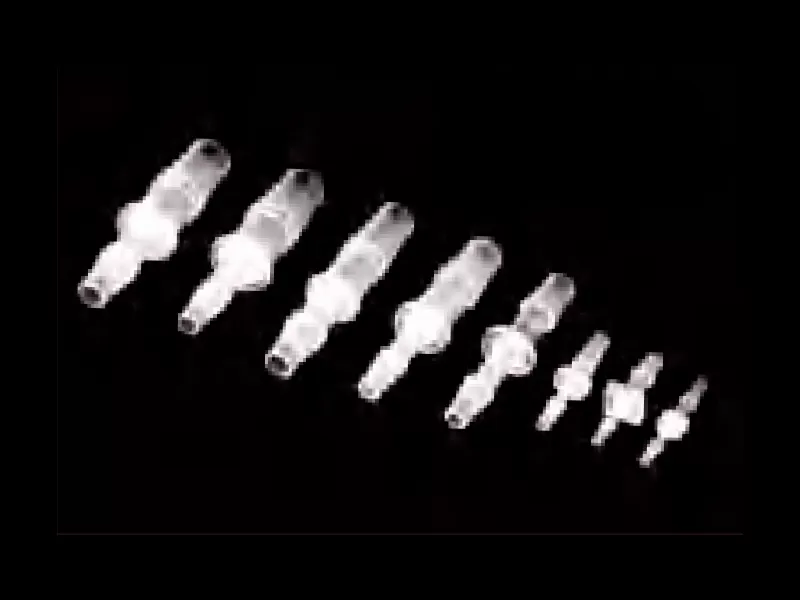

موصل تخفيض
لا	اسم المنتج	مطابقة الأبعاد		نموذج مناسب
		مطابقة الأبعاد
		أ	ب
1	موصل تخفيض مستقيم 13 إلى 24	موصل مستقيم 1*3	2*4 موصل مستقيم	101ST ، 102DB ، 102ADB ، 104DB ، 104BL ، 202DB ، 203DB ، 203BL ، 203ST
2	24 إلى 35 موصل تخفيض مستقيم	2*4 موصل مستقيم	3*5 موصل مستقيم	101ST ، 102DB ، 102ADB ، 104DB ، 104BL ، 202DB ، 203DB ، 203BL ، 203ST
3	24 إلى 46 موصل تخفيض مستقيم	2*4 موصل مستقيم	4*6 موصل مستقيم	101ST ، 102DB ، 102ADB ، 104DB ، 104BL ، 202DB ، 203DB ، 203BL ، 203ST
4	35 إلى 46 موصل تخفيض مستقيم	3*5 موصل مستقيم	4*6 موصل مستقيم	101ST ، 102DB ، 102ADB ، 104DB ، 104BL ، 203DB ، 203BL ، 203ST
5	6 # إلى 25 # موصل تخفيض مستقيم	موصل مستقيم 16 #	موصل مستقيم 25 #	101ST ، 104DB ، 104BL ، 202DB ، 203DB ، 203BL ، 203ST
6	4*6 إلى 25 # موصل تخفيض مستقيم	4*6 موصل مستقيم	موصل مستقيم 25 #	101ST ، 104DB ، 104BL ، 203DB ، 203BL ، 203ST
7	25 # إلى 17 # موصل تخفيض مستقيم	موصل مستقيم 25 #	17 # موصل مستقيم	302 ش ، 303DB ، 303ADB
8	17 # إلى 18 # موصل تقليل مستقيم	17 # موصل مستقيم	18 # موصل مستقيم	302 ش ، 303DB ، 303ADB
9	8 # إلى 36 # موصل تخفيض مستقيم	18 # موصل مستقيم	36 # موصل مستقيم	401ADB ، 401ST ، 402DB ، 402ST ، 403ST ، 404DB ، 404ST ، 601DB ، 601ST
10	35 إلى 46 موصل تخفيض مستقيم	3*5 موصل مستقيم	4*6 موصل مستقيم	102DB ، 102ADB ، 104DB ، 104BL ، 203DB ، 203BL ، 203ST
