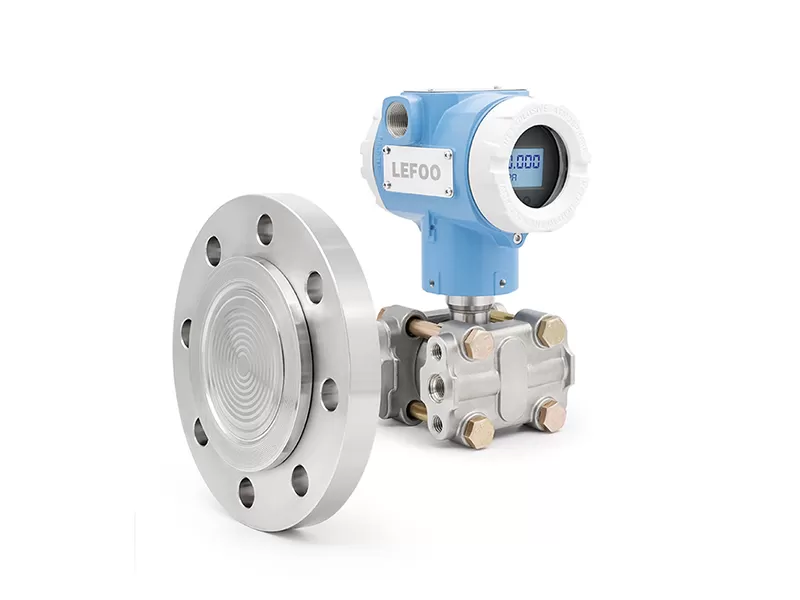

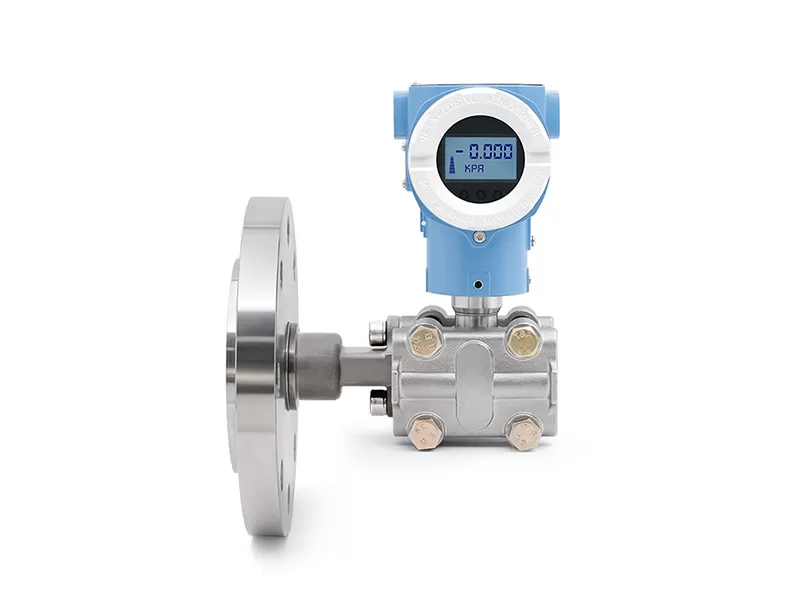

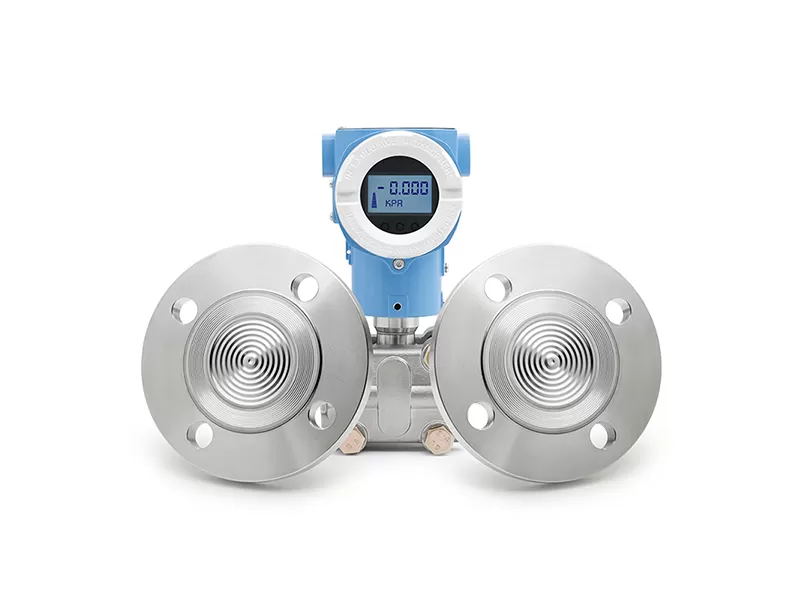

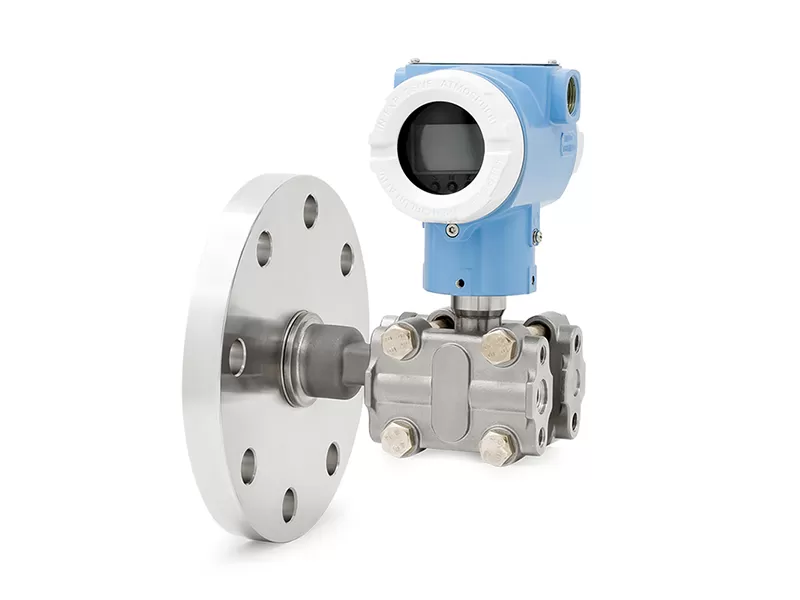

يتكون جهاز الإرسال المثبت على شفة LFT720 من جهاز إرسال الضغط التفاضلي LFT710 وشفة مستوى ملحومة. يتم ملء الحافة والمستشعر بزيت السيليكون لنقل الضغط ، وتجنب تأثير القياس للوسط المقاس من خلال الأنبوب التجريبي. يشمل التأثير على القياس الناتج عن المتوسط المقاس الذي يمر عبر الأنبوب التجريبي تبخير التصلب البلوري (الغليان) ، والتكثيف ، والتجزئة (تغير كبير) ، يستخدم lt لقياس ضغط السوائل أو الغازات أو البخار ثم تحويله إلى إشارة من 4-20 مللى أمبير. مبدأ القياس هو نفس جهاز إرسال DP LFT710. يكمن الاختلاف الوحيد في مسار نقل الضغط ، حيث ينتقل الضغط أولاً عبر غشاء الحافة المستوي والزيت المملوء ، ثم عبر جسم المرسل والوصول في النهاية إلى مستشعر القياس.
يتم معايار نطاق الضغط بناءً على نقطة الصفر القياسية ، غشاء 316L من الفولاذ المقاوم للصدأ ، السائل المودع هو زيت السيليكون.
1) دقة مرجعية معايرة الضغط
| بما في ذلك الخطية والتخلف والتكرار من نقطة الصفر | |||
| دقة خرج خطية | TD≤ 10 | ± من | النطاق القياسي: 40kPa ، 250kPa ، 1MPa ، 3MPa |
| 10> TD≤ من | ± 0.02TD % | ||
| ملاحظة: TD هي نسبة تحويل النطاق لأسفل. عندما # URV # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # | |||
2) تأثير امدادات الطاقة
عندما يختلف جهد مصدر الطاقة في حدود 12 ~ 36 فولت تيار مستمر ، إذا لم تتجاوز نقطة الصفر واختلاف المدى ± * URV لكل
الجهد ، يمكن تجاهل التأثير.
1) النطاق
| نطاق/حدود النطاق العلوي والسفلي (URL & LRL) | KPa | TD نسبة النطاق | |
| ج | النطاق | 1 ~ 40 | 1 ~ 40 |
| رابط & LRL | -40 ~ 40 | ||
| د | النطاق | ، ~ ، من | 1 ~ ، من |
| رابط & LRL | ~ ~ ، من | ||
| ه | النطاق | 10 ~ من من من | 1 ~ ، من |
| رابط & LRL | ~ ~ ، من | ||
| F | النطاق | 30 ~ ، | 1 ~ ، من |
| رابط & LRL | كاجول ~ من | ||
2) اختيار النطاق
ضمن حد النطاق الأعلى (URL) وحد النطاق الأدنى (LRL) ، يمكنك ضبط قيمة TD ضمن النطاق المسموح به لتحديد النطاق. على سبيل المثال ، إذا كان عنوان URL و LRL -40 ~ 40kPa ، فقم بضبط قيمة TD إلى 10 وحدد إخراج 0 ~ 4kPa أو-4 ~ 4kPa. لضمان الدقة ، يجب أن تكون قيمة TD assmall قدر الإمكان ، بشكل عام خلال 10.
3) وضع نقطة الصفر
يمكن تعديل الصفر والفترة إلى أي قيمة ضمن نطاق القياس في الجدول ، طالما أن الفترة معايرة> الحد الأدنى للفترة.
4) lmpact من موقف التثبيت
يمكن تركيب شفة المستوى في أي موضع. أفضل حالة هي الحفاظ على الحافة في وضع عمودي ، ويمكن تصحيح الإزاحة الناتجة عن الانحراف الموضعي عن طريق إزالة الصفر.
5) الإخراج
| إشارة | النوع | طريقة الإخراج |
| 4 ~ 20mA | خطي | سلك اثنين |
| 4 ~ 20mA + هارت | خطي | سلك اثنين |
| RS485 | خطي | أربعة أسلاك |
7) وقت الاستجابة
الوقت الثابت الكلي للتخسيس: يساوي مجموع وقت ثوابت التخسيس لمكونات الدائرة الإلكترونية وصندوق استشعار الحجاب الحاجز.
مكونات الدوائر الإلكترونية وقت التثبيخ: 0-60S قابل للتعديل
وقت تخمة صندوق الحجاب الحاجز المستشعر: ≤ S
وقت بدء التشغيل بعد انقطاع التيار الكهربائي: ≤ 5S
استعادة البيانات إلى وقت الاستخدام العادي: ≤ 2S
8) درجة حرارة البيئة
| لتيم | ظروف التشغيل |
| درجة حرارة العمل المحيطة | -20 ~ 70 ℃ مع شاشة عرض |
| درجة حرارة التخزين | -40 ~ 85 ℃ |
| درجة حرارة الرطوبة المحيطة | 5-، RH @ 40 ℃ |
| مستوى الحماية | IP65 |
| المناسبات الخطرة | ExdIICT6 |
| حاشية قياس الحجاب الحاجز | الفولاذ المقاوم للصدأ 316L |
| الحجاب الحاجز | 316L ، Hastelloy ، التنتالوم ، FEP ، PFA ، PTFE |
| شفة عملية | الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ 316L |
| صواميل وبراغي | فولاذ مقاوم للصدأ (A4) ، زنك ملون |
| حلقة إحكام إغلاق | NBR ، FKM ، EPDM |
| حاوية جهاز الإرسال | مادة سبائك الألومنيوم |
| ختم المكازل | مطاط النتريل (NBR) |
| لوحة الاسم | فولاذ مقاوم للصدأ |
