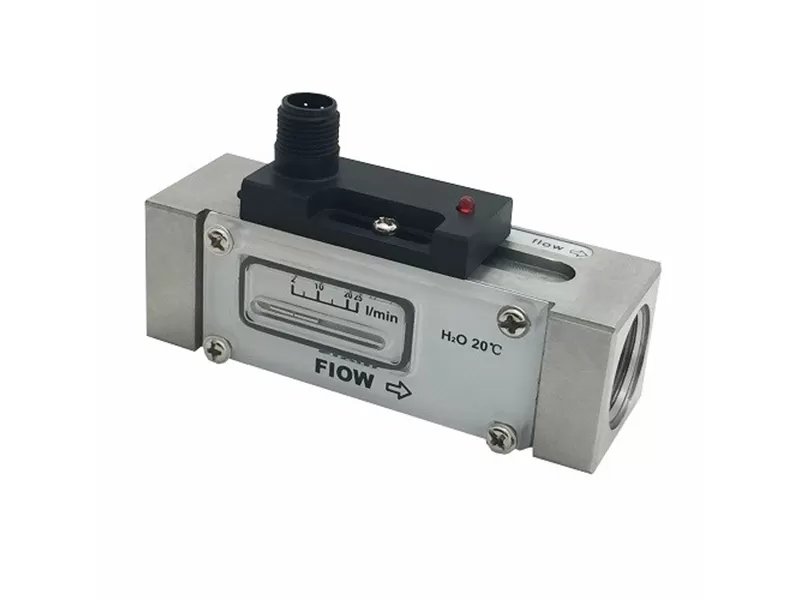

FS200
مفتاح تدفق المكبس

Name: FS200
Brand: Lefoo 2000 - 2025
Availability: InStock

احصل على عرض أسعار تحميل PDF

تحميل PDF

المبدأ والهيكل:التثبيت عبر الإنترنت ، مفتاح تدفق ميكانيكي ، يمكن استخدامه في وسائل الإعلام السائلة أو الغازية. السكن من البلاستيك الصلب أو الألومنيوم أو الفولاذ المقاوم للصدأ اختياري.

الميزة الرئيسية:يتم عزل عدد قليل جدا من فقدان الضغط ، والتكرار المرضي ومكافحة التلوث ، والأجزاء الميكانيكية والإلكترونية تماما. دقة إعداد أكثر دقة ، مع إعداد مقياس الطلب ، الإعداد السهل ، المستخدم لا يحتاج إلى ضبط في الموقع ، تبديل عرض الحالة في الصمام.

استخدام:يمكن استخدامها في كل من الغاز والسائل ، الأتمتة الصناعية ، المعدات الميكانيكية ، ضاغط الهواء الصناعي ، التكييف.

المعلمات

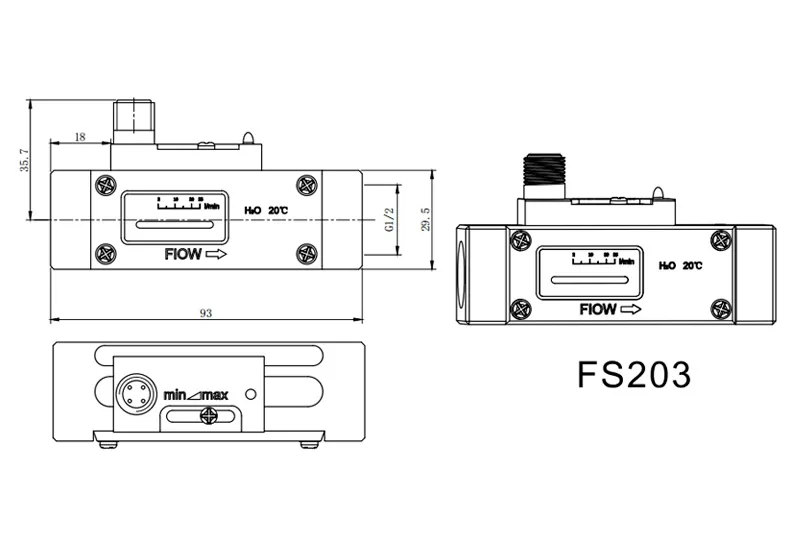

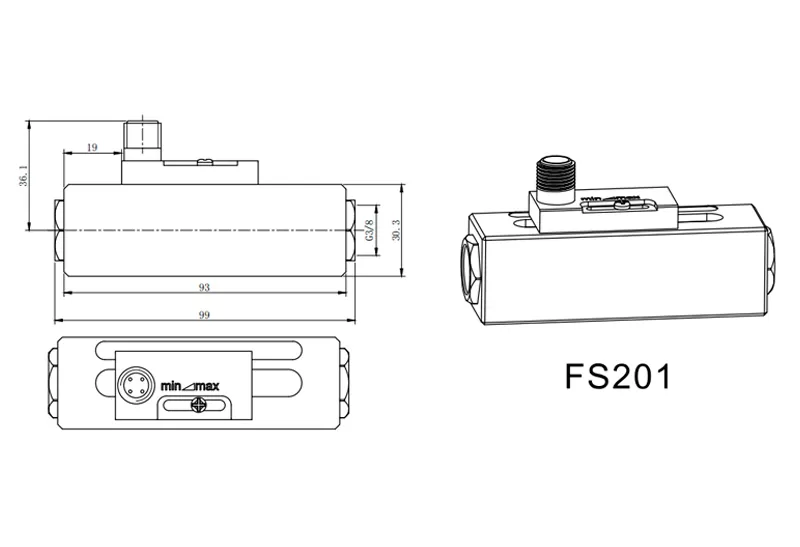

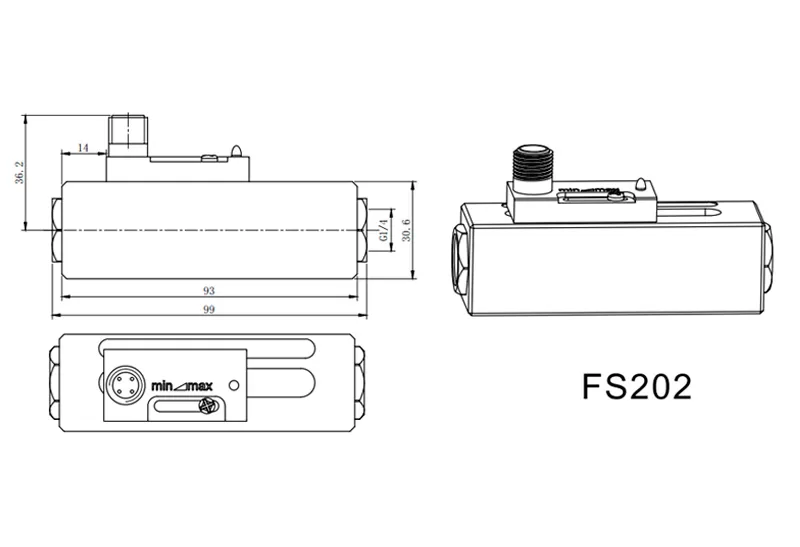

بعد

وثائق ورسومات

التطبيق ذو الصلة

المعلمات

عام	القيمة
نطاق الإعداد	انظر ورقة المواصفات
الدقة	± Ange المدى الإجمالي
تأخير	تعتمد على مفاتيح مختلفة ، الحد الأدنى 0.5 لتر/دقيقة
إعداد المقياس	20 ℃ ماء كوسائط ، تركيب أفقي في وضع ملحوظ
إعداد المقياس	يمكن أن يؤدي تغيير الوسائط ودرجة الحرارة إلى ضخ القيمة
شاشة عرض ليد	متوفر فقط في توزيع التيار المستمر
المحطة الطرفية	قابس M12 و Hirschmann
الإخراج	مفتاح القب ، السعة: 24VDC/250VAC ، 100mA
ضغط مقاوم	50 بار (ألومنيوم) 200 بار (فولاذ مقاوم للصدأ)
متوسط فقدان الضغط	0.3 بار (25 لتر/دقيقة)
فرق الإرجاع	تتعلق بقيمة التبديل ، الحد الأدنى 0.5 لتر/دقيقة
درجة حرارة ميدا	0-، ℃/0--℃ (خيار درجة الحرارة العالية)
درجة الحماية	IP65
هندسة البلاستيك مواد	الإسكان: البلاستيك الهندسة بوم
	مكبس: بلاستيك هندسي بوم
	نابض: 316L sus1.4310 الفولاذ المقاوم للصدأ
	ختم: NBR
	المغناطيس: الباريوم
ألومنيوم أنوديك مواد أكسيد	السكن: أكسيد الألومنيوم الأنودي
	مكبس: بلاستيك هندسي بوم
	نابض: 316l SUS1.4310 الفولاذ المقاوم للصدأ
	ختم: NBR
	المغناطيس: الباريوم
الفولاذ المقاوم للصدأ مواد	الإسكان: غير القابل للصدأ stee
	مكبس: بلاستيك هندسي بوم
	نابض: 316L SUS1.4310 الفولاذ المقاوم للصدأ
	ختم: NBR
	المغناطيس: الباريوم

أنوديك الألومنيوم أكسيد مواد (غير القابل للصدأ الصلب)	نموذج	إثبات الضغط	أقصى تدفق	متغير النطاق		ز	ل	ح	ب	X	الوزن
		إثبات الضغط	أقصى تدفق	متغير النطاق		ز	ل	ح	ب	X	الوزن
		كجم	لتر/دقيقة (ماء)	لتر/دقيقة (ماء)		مم	مم	مم	مم	مم	كجم
	Fs201. 202 203	ماكسينمون 200 كجم	40	ويفي ()	8(7)	غ 1/4	93	36	30	12	ويفي ()
				ويفي ()	8(7)	G3/8				15	ويفي ()
				ويفي ()	8(7)	G1/2					ويفي ()
				ويفي ()	8(7)	G3/4	105		35		ويفي ()
				ويفي ()	8(7)	G1	105		40		ويفي ()
				1 (في)	15(13)	غ 1/4	93		30	12	ويفي ()
				1 (في)	15(13)	G3/8				15	ويفي ()
				1 (في)	15(13)	G1/2					ويفي ()
				1 (في)	15(13)	G3/4	105		35		ويفي ()
				1 (في)	15(13)	G1	105		40		ويفي ()
				2 (في)	28(25)	G1/2	93		30		ويفي ()
			80	2 (في)	28(25)	G3/4	105		35		ويفي ()
			80	2 (في)	28(25)	G1			40		ويفي ()
			120	27(21)	70(66)	G3/4			35		ويفي ()
			120	27(21)	70(66)	G1			40		ويفي ()

ملاحظة:

1. البيانات الموجودة في الأقواس أعلاه هي نقطة إعادة الضبط بينما يكون الآخر نقطة التشغيل ، يرجى الرجوع إلى إعادة ضبط بيانات النقطة بينما في إنذار الحد الأدنى (مراقبة صغيرة جدًا) ، والرجوع إلى بيانات نقطة التشغيل أثناء وجود إنذار الحد الأعلى (مراقبة التدفق الكبير جدًا).

2. تعتمد البيانات أعلاه على الاختبار الذي تم تثبيت المفتاح عليه على أنبوب أفقي عموديًا واستخدام الماء 20 درجة مئوية كوسائط.

3. تعتمد بيانات ضغط المقاومة أعلاه على مواد الفولاذ المقاوم للصدأ ، ضغط مقاوم للصدأ 50bar ، 20bar اختيارية أيضًا.
