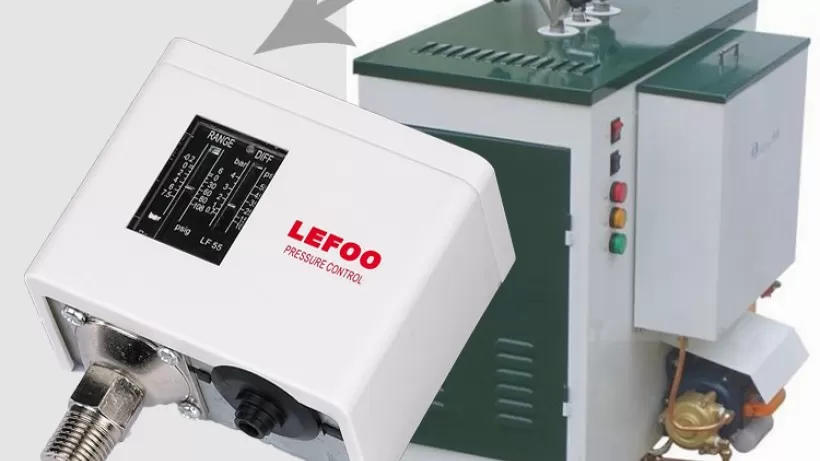

مفتاح ضغط طبيعي

1. ما هو مفتاح الضغط ؟
مفتاح الضغط الإنجليزي هو مفتاح الضغط. من السهل فهم التفسير ، هذا مفتاح ضغط. مفتاح الضغط هو شكل من أشكال التبديل الذي يغلق الاتصال الكهربائي عند الوصول إلى ضغط سائل معين على مدخل. يمكن تصميم المفاتيح للاتصال عند زيادة الضغط أو نقصانه. تستخدم مفاتيح الضغط على نطاق واسع في الصناعة لمراقبة الأنظمة والتحكم تلقائيًا باستخدام السوائل المضغوطة.

نوع آخر من مفتاح الضغط الذي يكتشف القوة الميكانيكية ؛ على سبيل المثال ، يتم استخدام سجادة حساسة للضغط لفتح الأبواب تلقائيًا في المباني التجارية. تستخدم هذه المستشعرات أيضًا في تطبيقات الإنذار الأمني مثل الأرضيات الحساسة للضغط.

يحتوي مفتاح ضغط لاستشعار ضغط السائل على كبسولة أو منفاخ أو أنبوب بوردون أو غشاء أو عنصر مكبس يتشوه أو يتبدل بشكل يتناسب مع الضغط المطبق. يتم تطبيق الحركة الناتجة ، إما مباشرة أو من خلال أذرع تضخيم ، على مجموعة من جهات اتصال التبديل. نظرًا لأن الضغط يمكن أن يتغير ببطء وستعمل جهات الاتصال بسرعة ، يتم استخدام نوع من الآلية فوق المركز مثل مفتاح عمل المفاجئة لضمان التشغيل السريع لجهات الاتصال. نوع من مفاتيح تبديل الضغط الحساسة باستخدام مفتاح زئبق مركب على أنبوبي بوردون ؛ يوفر وزن إزاحة الزئبق خاصية مركزية مفيدة.

يمكن ضبط مفتاح الضغط ، إما عن طريق تحريك جهات الاتصال أو عن طريق ضبط التوتر في النابض المضاد. قد يكون لمفاتيح الضغط الصناعية مقياس مُعيّر ومؤشر لإظهار نقطة ضبط المفتاح. سيكون لمفتاح الضغط تباطؤ ، أي نطاق تفاضلي حول نقطة المجموعة الخاصة به ، يُعرف باسم النطاق الميت للتبديل ، حيث لا يكون لتغيرات الضغط الصغيرة أي تأثير على حالة جهات الاتصال. نقطة. تسمح بعض الأنواع بالتعديل التفاضلي.

يمكن ترتيب عنصر استشعار الضغط لمفتاح الضغط للاستجابة لاختلاف الضغط. هذه المفاتيح مفيدة عندما يكون الفرق كبيرًا ، على سبيل المثال ، للكشف عن مرشح مسدودة في نظام إمدادات المياه. يجب تصميم مفاتيح التبديل للاستجابة فقط للفروق وعدم إساءة التصرف للتغيرات في ضغط الوضع المشترك.

يمكن تصنيف عدسات تبديل الضغط لعُشر الأمبير إلى حوالي 15 أمبير ، مع وجود تقييمات أصغر على المفاتيح الأكثر حساسية. عادة ما يعمل مفتاح الضغط على مرحل أو جهاز تحكم آخر ، ولكن يمكن لبعض الأنواع التحكم مباشرة في المحركات الكهربائية الصغيرة أو الأحمال الأخرى.

نظرًا لأن الأجزاء الداخلية للمفتاح تتعرض لسائل المعالجة ، يجب اختيارها لموازنة القوة والحياة مقابل التوافق مع سائل المعالجة. على سبيل المثال ، غالبًا ما تستخدم الأغشية المطاطية عند ملامسة الماء ، ولكنها تتحلل بسرعة إذا استخدمت في نظام يحتوي على زيوت معدنية.

مفاتيح مصممة للاستخدام في المناطق الخطرة مع الغازات القابلة للاشتعال لديها حاوية لمنع الانحناء في الاتصالات من إشعال الغاز المحيط. قد تكون أغطية التبديل مطلوبة أيضًا لتكون مقاومة للطقس أو مقاومة للتآكل أو غاطسة.

يجمع مفتاح ضغط إلكتروني بين نوع من محول الضغط (مقياس الضغط ، عنصر سعوي أو غيره) ودائرة داخلية لمقارنة الضغط المقاس بنقطة محددة. يمكن أن توفر هذه الأجهزة إمكانية تكرار محسنة ودقة ودقة على مفتاح ميكانيكي.

2. أنواع مفاتيح الضغط.
فيما يلي تصنيف لبعض مفاتيح الضغط الشائعة في الممارسة.

مفتاح ضغط هوائي (مُرحّل ضغط هوائي)
سيساعد التصنيف المحدد لمفاتيح الضغط على اختيار واستخدام المعدات بدقة وملاءمة عالية ، مما يوفر الوقت والتكاليف. يقسم الأشخاص مفاتيح الضغط المفردة والمزدوجة بناءً على عدد إشارات المستشعر التي يمكنها استقبال الإشارات في الجهاز.

2.1.1 مفتاح ضغط مفرد (مرحل ضغط مفرد)
بالمقارنة مع المرحلات الأخرى ، يتم تصنيف المرحلات الفردية على أنها أكثر متانة إذا كانت مصنوعة من مواد جيدة ، ومضادة للتآكل ، ومضادة للصدأ ، ومضادة للأكسدة مثل النحاس والفولاذ المقاوم للصدأ والبلاستيك.
هيكل مفتاح ضغط فردي: برغي إعداد الضغط المنخفض LP ، برغي إعداد تفاضلي LP ، ذراع رئيسي ، نابض رئيسي ، نابض تفاضلي ، صندوق تمديد ، موصل ضغط منخفض ، ملامس ، سلك لولبي طرفي ، برغي أرضي ، مدخل سلكي ، آلية قلاب لفتح وإغلاق الاتصال النهائي ، لوحة القفل ، رافعة ، العروة ، زر إعادة الضبط ، لمفتاح الضغط العالي ، مجموعة المسمار HP الضغط العالي ، موصل الضغط العالي.

مرحل الجهد المنخفض
تم تصميم مرحل الضغط المنخفض للعمل تحت ضغط التبخر أو لإشعال دائرة الضاغط عندما يبدأ الضغط في الانخفاض إلى مستوى يحمي الضاغط. بالإضافة إلى ذلك ، يتم استخدامه أيضًا لضبط سعة التبريد.

بعض أنواع التتابع ذات الجهد المنخفض الشائعة: مرحل الضغط دانفوس Kp2 ، دانفوس Kp1 ، دانفوس 1A...
شيء واحد يحتاج إلى شرح للعملاء هو أن جهات الاتصال الخاصة بالمفتاح تعمل بسرعة عالية وفولت عالٍ. قوة إغلاق جهة الاتصال المتحركة إلى جهة الاتصال الثابتة. هذا ضروري لتجنب مشاكل مثل النار ، الالتصاق ، والانفجار الملامس الناجم عن تشكيل الأقواس أو الشرر عند فتح الاتصالات. بالنسبة للمرحلات ، تعد جهات الاتصال مهمة جدًا ، ويعتبر الانحناء أحد الأسباب الرئيسية لفشل الاتصال. منذ ذلك الحين ، تم تقليل المشاكل في الاتصالات ، مما يطيل عمر المرحل.

الوقت الذي يلتقي فيه الاتصال المدفوع والاتصال الثابت بنهاية الدائرة يسمى وقت الإغلاق.

متوسط وقت إغلاق المرحل حوالي الألف من الثانية.

مرحل الجهد العالي
عندما يزيد ضغط الماء المكثف الذي يتدفق فيه المبرد ، يقوم مرحل الجهد العالي بمهمة الفتح والإغلاق. عندما يتجاوز الضغط الحد المسموح به لضاغط الهواء ، فإنه يتوقف ويضغط البخار.

مبدأ العمل لمرحّل الجهد العالي مشابه جدًا لمرحّل الجهد المنخفض. ومع ذلك ، فإن ترتيب الاتصالات سيكون مختلفًا.

عندما يزيد ضغط الضاغط ويتجاوز المستوى المسموح به ، أي يتجاوز القيمة المحددة على المرحل ، يفتح المرحل جهة الاتصال ويفصل دائرة ضاغط الهواء. عندما يكون الضغط أقل من الضغط المحدد مطروحًا منه الضغط التفاضلي ، سيستأنف ضاغط الهواء التشغيل.

وتنقسم مرحلات الجهد العالي إلى ثلاثة أنواع: مرحلات الجهد العالي للحد من الجهد ، مرحلات الجهد العالي للحد من السلامة ، ومرحلات الجهد العالي العادية.

2.1.2 مفتاح ضغط مزدوج (مرحل ضغط مزدوج)

يطلق عليه مرحل الضغط المزدوج عندما يكون هناك مزيج من مرحل الضغط المنخفض ومرحّل الضغط العالي. يتم دمجها في غلاف واحد وتؤدي وظيفة كلا المرحلين. سوف ينطلق المرحل المزدوج عندما يتجاوز الضغط المستوى المسموح به وعندما ينخفض الضغط إلى ما دون المستوى المسموح به.

وفقًا للطراز والتصميم ، يمكن إجراء الإغلاق يدويًا باستخدام ذراع إعادة الضبط داخل العلبة أو زر إعادة الضبط الخارجي.

هناك شيء واحد يجب على العملاء ملاحظته عند تثبيت مرحل الضغط المزدوج هذا في دانفوس: هذا النوع من الاتصال من أنبوب الشفط ، يجب أن يكون أنبوب القاذف في الموضع العلوي ، يساعد على منع سقوط الزيت في صندوق التراص. سيؤدي القيام بذلك إلى الحفاظ على جهات الاتصال تعمل بشكل صحيح ، ولا يتم تجميع صندوق التراص.

بالتوازي مع الأنواع المذكورة أعلاه ، لا ينبغي لنا تجاهل مرحل ضغط الزيت للمساعدة في حماية تزييت ضاغط الهواء بأفضل طريقة. لأن الضغط في حجرة ضاغط الهواء سيتغير ، يجب تغيير ضغط الزيت الداخل.

Ay مفتاح ضغط هيدروليكي

مرحل ضغط الزيت أو مفتاح الضغط الهيدروليكي الهيدروليكي هو نوع من المرحل مع ما يصل إلى 3 جهات اتصال. يوجد خط زيت مصمم في الجزء العلوي من المرحل ، متصل بالنظام بمخرج الزيت للمضخة الهيدروليكية ، خط استخراج الزيت ، مقبض ضبط الضغط.

عندما يكون ضغط الزيت والسائل والماء في النظام مساويًا للضغط الذي حدده المشغل ، سيتم إغلاق الاتصال وسيتوقف المحرك الكهربائي.

يحتوي مفتاح الضغط الهيدروليكي على العديد من الأنواع مقسمة وفقًا للوسط المستخدم: الزيت ، الماء. تختلف أسعار مفتاح ضغط المياه حسب الصنع والطراز والحجم والمقاسات. سيساعد تثبيت مفتاح ضغط المياه على حماية المضخة وحماية نظام إمدادات المياه وزيادة المتانة وتقليل الأعطال وتوفير الكهرباء والمياه.

مرحل الضغط الهيدروليكي

بالإضافة إلى التقسيم أعلاه ، يقسم الأشخاص أيضًا حسب الأصل:

تايوان ، كوريا
اليابان, الهند
ألمانيا ، الصين

أو وفقا للشركة المصنعة ، هناك أنواع مختلفة

مفاتيح الضغط دانفوس ، هانيويل ، ليفو ، ساجينوميا...
مفتاح ضغط Autosigma ، مشمس...

بالإضافة إلى ذلك ، نحن نعرف أنواعًا خاصة من المفاتيح مثل: مفاتيح الأمونيا مصممة من الفولاذ المقاوم للصدأ والفولاذ الكربوني للحد من أفضل التآكل. مفاتيح Feon يمكن صنعها من الفولاذ أو سبائك النحاس.

لكي تتمكن من اختيار جهاز التبديل بناءً على إشارة الضغط المناسبة ، معلمات مثل: عتبة الضغط ، بيئة القياس ، الوزن ، الضغط الأقصى ، درجة حرارة العمل... لا يمكن تجاهله. بواسطة.
