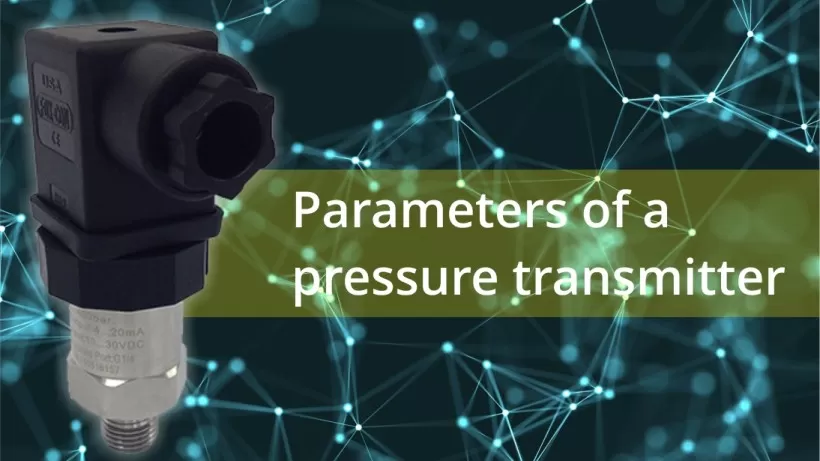

معلمات جهاز إرسال الضغط

يعمل جهاز إرسال الضغط في عمليات بالغة التعقيد وهامة في مختلف التطبيقات. يقدم أداؤها إجابة لسلسلة من النقاط التي يجب مراقبتها ، ولكن يجب فهم الكثير من المفاهيم. من بين هذه المفاهيم ، اتبع أهم المفاهيم.

النطاق: هو حد القياس ويغطي من الحد الأدنى إلى الضغط الذي يمكن للمرسل قياسه ، على سبيل المثال ، من 0 إلى mmH2O كحد أقصى. الحد الأقصى للنطاق هو! mmH2O.

صفر: هذا هو أدنى ضغط تمت فيه قياس جهاز الإرسال.

رابط (الحد الأعلى للنطاق): هذا هو أعلى ضغط تم ضبط جهاز الإرسال على قياسه ، مع احترام الحد الأعلى للنطاق.

LRL (حد المدى الأدنى): هذا هو أدنى ضغط يضبط جهاز الإرسال قياسه ، مع احترام الحد الأدنى لنطاق المستشعر.

Span (مدى معايرة): مدى العمل الذي تتم فيه المعايرة معروف ، على سبيل المثال ، من السادة إلى السادة ، حيث يكون المدى من الخارج إلى الخارج = mmH2O. Span هو نفس URL - LRL.

الكبح الصفري (هو المبلغ الذي تتجاوز به أقل قيمة قيمة الضغط الصفري): يحدث الكبح عندما يشير المرسل إلى مستوى أعلى من المستوى الفعلي. في قياسات المستوى حيث لا يتم تثبيت جهاز الإرسال على نفس مستوى المقبس العالي وهناك حاجة للتعويض عن عمود السائل في مقبس الإرسال. هذا النوع من التثبيت ضروري عندما يكون المرسل في مستوى أدنى ، وهو في الواقع وسيلة الاختيار لسهولة الوصول إليها ومشاهدتها وصيانتها. في هذه الحالة ، يتم تشكيل عمود سائل بنفس ارتفاع السائل داخل المقبس النبضي وسيشير جهاز الإرسال إلى مستوى أعلى من المستوى الفعلي. يجب أن يؤخذ هذا في الاعتبار ويسمى عدم القمع.

الارتفاع الصفري (هو المبلغ الذي تتجاوز به قيمة الضغط الصفري أدنى قيمة): في الخزانات المغلقة ويوجد جهاز إرسال الضغط التفاضلي أسفل المقبس العالي ولا يوجد ختم سائل في المقبس المنخفض ، يجب تعويض كمية السائل المطبقة على المقبس العالي ، وبالتالي القيام قمع الصفر. إذا كان السائل مغلقًا في مقبس الضغط المنخفض ، يلزم التعويض على كل من أعمدة السائل المطبقة على المقبس العالي والمقبس المنخفض. وهذا ما يسمى الارتفاع صفر.

التحول الصفري: هذا خطأ ثابت في جميع القياسات ويمكن أن يكون خطأ إيجابيًا أو سلبيًا. يمكن أن يحدث لأسباب مختلفة ، مثل التغيرات في درجات الحرارة ، والصدمات الميكانيكية ، وإمكانات مختلفة ، والتأريض غير الصحيح ، وما إلى ذلك.

تحول النطاق: يشار إلى التغيير في اشتقاق نسبة الإدخال/الإخراج على أنه تغيير النطاق. خطأ في السعة قد يتبعه أو لا يتبعه خطأ في الإزاحة. عادة ، تتضمن أخطاء المعايرة أخطاء الفاصل الزمني فقط وهي أقل شيوعًا من تلك التي تنطوي على أخطاء في السعة وصفر في نفس الوقت. تتغير الغالبية العظمى من الحالات في أجهزة الإرسال إلى الصفر.

التخلف: هو الظاهرة التي يختلف فيها خرج جهاز إرسال الضغط عن نفس المدخلات المطبقة ، اعتمادًا على الاتجاه الذي يتم فيه تطبيق إشارة الدخل ، أي ما إذا كانت ترتفع أو تنخفض. عادة ، يتم معايرة مرسل الضغط باستخدام 0 و 25 و 75 و 75 و 75 و 75 و 50 و 25 وتسلسل المدى.

إمكانية التكرار: هذا هو الحد الأقصى لنسبة الإزاحة التي يشار بها إلى نفس القياس ويتم إعادة إنتاج جميع الشروط بنفس الطريقة تمامًا.

نسبة الدوران (TD) أو النطاق: هي النسبة بين أقصى ضغط (URL) والحد الأدنى من الضغط المقاس (السعة الدنيا المعايرة). على سبيل المثال ، نطاق الإرسال هو 0-من 0 إلى mmH2O وسيتم استخدامه عند 10: 1 ، مما يشير إلى المرسل الذي سيقيس من 0 إلى mmH2O. TD = URL / Span معايرة.

الضغط المطلق: قيمة تقاس تحت ظروف الفراغ ، أي لا ضغط ، المعروف أيضًا باسم الصفر المطلق.

مقياس أو مقياس الضغط: الضغط الجوي.

الضغط التفاضلي: الضغط المقاس ضد المرجع.

ضغط ثابت أو خط: الضغط على خط الضغط حيث يوجد تدفق السوائل. إنه ضغط العملية المطبق على كلا المقابس الخاصة بجهاز إرسال تفاضلي.

الضغط الهيدروستاتيكي: الضغط الذي يمارسه سائل تحت السطح تحته.

خطأ إجمالي محتمل (ETP): جميع أجهزة الإرسال ، بغض النظر عن الشركة المصنعة ، لديها خطأ بناءً على عدة نقاط. يُعرف هذا الخطأ باسم الخطأ الكلي المحتمل (ETP) ويعتمد على ظروف معينة:

• اختلاف درجة الحرارة المحيطة ؛

• ضغط ثابت

• تباين امدادات التيار الكهربائي ؛

• فترة معاربة.

• رابط الارسال.

• نطاق الارسال.

• مواد البناء ؛

• إلخ.
