ما الفرق بين مقياس الضغط ومفتاح الضغط ومحولات الضغط ؟

يعد قياس ضغط النظام أحد أهم المتغيرات للقياس والتحكم في نظام الضخ. يوفر معلومات حول ضغط النظام والمضخة أو تشغيل النظام ، ويمكن استخدامه للتحكم في النظام بطريقة فعالة وموثوقة.

إن أبسط شكل لقياس الضغط يكون باستخدام مقياس الضغط. مقياس الضغط هو جهاز يشير إلى الضغط يوفر قراءة محلية للضغط لمراقبة تشغيل أو حالة العملية عن طريق الإشارة محليًا إلى كمية الضغط. هناك العديد من أنواع مقاييس الضغط ، ولكن الأكثر شيوعًا هو النوع التناظري الذي يشير إلى نوع أنبوب بوردون.

مفتاح ضغط هو التالي في القائمة.

قد يكون لديها شاشة رقمية ، ولكن العرض ليس الهدف الأساسي للتبديل.

مفتاح الضغط هو جهاز يقوم ، بعد انحراف الضغط البدني ، بفتح أو إغلاق مجموعة من جهات الاتصال. يمكن ضبط إعدادات الضغط عادةً ويتم استخدامها لفتح أو إغلاق صمام أو تشغيل مضخة أو إيقاف تشغيلها بناءً على الضغط البدني.

محول الضغط أو المرسل هو جهاز إلكتروني يستخدم في تركيبة مع مستشعر الضغط ومكيف إشارة الجهد إلى التيار لتوليد خرج يتناسب مع الضغط الذي يقرأه ، مثل إشارة خرج 4-20 مللى أو 1-5 فولت (أو نوع آخر). يمكن تغذية إشارة الضغط التناسبي هذه إلى نظام التحكم الموزع أو أي تحكم آخر لإدارة تشغيل نظام الضخ بشكل مستمر.

تطبيق نموذجي للتحكم مع جهاز إرسال الضغط ونظام التحكم هو تعديل صمام التحكم أو تعديل سرعة المضخة من خلال محرك متغير السرعة للحفاظ على نقطة ضبط ضغط النظام.

يمكن لأجهزة قياس الضغط والمفاتيح والمحولات قراءة و/أو الإشارة و/أو التحكم فيها بناءً على ضغوط إيجابية أو سلبية (فراغية) أو تفاضلية.

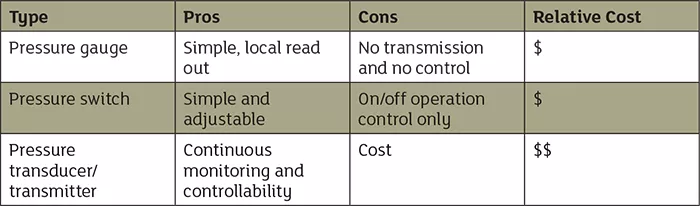

الجدول 1. القدرات النسبية لأجهزة استشعار الضغط

يقدم الجدولان 1 و 2 ملخصًا للقدرات والتكلفة النسبية لكل نوع من أنواع الأجهزة واعتبارات الاختيار والقياس.

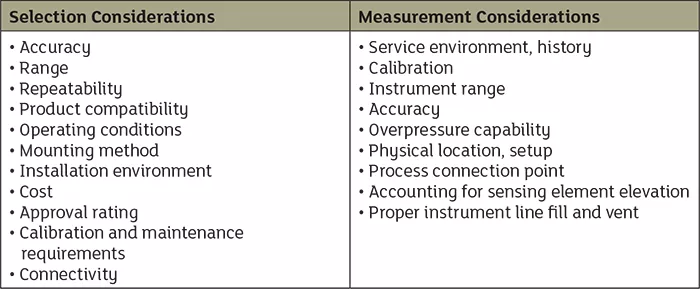

الجدول 2. اعتبارات الاختيار والقياس الهامة
